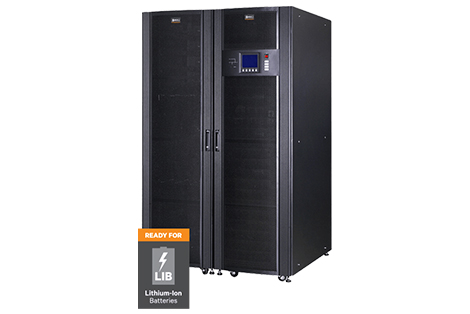

Vertiv Liebert APM 系列模块化UPS 具有稳定性高，节能等优异特点，为新一代信息技术产业的发展保驾护航，提供安全、绿色的交流供电解决方案
最适合于:
数据中心 / 托管 教育 政府 医疗 电信 交通
系统特点
☑UPS 和电池系统都采用 IT 风格的 Rack 机架，整齐美观
☑内置全球最精巧的20、30kVA机架式UPS，高度3U
☑内置可插拔维护的旁路模块
☑APM 90/150 可以内置智能服务器电源管理系统 SPM ，可检测每一路分支的开关状态、电压、电流、功率因数、谐波、用电量，并设定 2 级负载电流预警
☑APM 90/150 可选配可安装 18 路空开的插拔式配电模块，可随时扩容、调整输出配电回路
☑APM 90/150 可选配 ABB 热插拔空开，主路无需停电即可进行分路开关扩容或负载调相
☑UPS供电和负载配电均采用动态配置，UPS容量和负载配电回路数量均可随用户IT系统增加而变化
全新的技术特性
绿色节能：50%～75%负载效率＞96%，25%负载效率＞95%；输入功率因数≈1，输入谐 波电流＜3%
带载能力：输出功率因数为1，带超前及滞后功率因数负载均不降额
便于安装：上下均可进出线，无需进线柜，柜内集成UPS和智能配电
便于维护：模块化，热插拔，全正面维护，UPS、旁路、配电均可在2min内维修更换
便于改造：电池组节数设置灵活，便于旧系统改造时利用原有电池系统，也可在单节电池故 障时及时撤除且不影响UPS系统运行
技术指标
型号 | APM90 | APM150 | APM300 | ||
功率(kVA/kW) | 18，36，54，72，90 | 30，60，90，120，150 | 30，60，90，120，150，180，210，240，270，300 | ||
物理参数 | |||||
宽×深×高(mm) | 600×1100×2000 | 1200×1100×2000 | |||
重量(kg) | 340 | 450 | 550 | ||
输入特性(整流器) | |||||
额定输入电压 | 380/400/415VAC，三相四线 | ||||
额定工作频率 | 50/60Hz | ||||
输入电压范围 | 228V～476V，－20%～＋25%满载，－25%～－40%线性降额，－40%可带70%负载 | ||||
输入频率范围 | 40Hz～70Hz | ||||
输入功率因数 | 满载＞0.99，半载＞0.98 | ||||
输入电流谐波(THDi) | ＜3% | ||||
输入功率缓启动功能 | 有，5-30秒可设置 | ||||
直流特性 | |||||
充电器输出稳压精度 | 1% | ||||
直流纹波电压 | ≤1% | ||||
输出特性(逆变器) | |||||
逆变器输出电压 | 380/400/415VAC，三相四线 | ||||
输出功率因数 | 1(kW=kVA) | ||||
电压 稳定性 | 稳态 | ＜±1%典型值 | |||
瞬态 | ＜±5％典型值 | ||||
稳态响应时间 | ＜20ms | ||||
逆变器过载能力 | 110%1小时，125%10分钟，150%1分钟，＞150%200毫秒 | ||||
相移转性 | 带100 %均衡负载时 | ＜1° | |||
带100 ％不均衡负载时 | ＜1° | ||||
总谐波含量THDv | 100 %线性负载 | 1% | |||
100 %非线性负载 | 3% | ||||
旁路 | |||||
旁路输入电压 | 380/400/415VAC，三相四线 | ||||
旁路电压范围 | 默认－20%～＋15%，－40%、－30%、－10%～＋10%、＋15%等其它范围值可通过软件设置 | ||||
旁路过载能力 | 135%长期，170%1小时，1000%100ms | ||||
系统 | |||||
频率 | 50Hz/60Hz(可设置) | ||||
市电同步跟踪范围 | ±2Hz(默认值)，±0.5Hz～3Hz每0.5Hz可调 | ||||
实测频率精度(内部时钟) | 50Hz/60Hz±0.02% | ||||
系统效率 | 高达 94% | 高达 96% | |||
SPM智能配电系统 | |||||
分路开关数量 | 单个模块18路（可选配1-3个模块） | 外配MiniSPM 实现机架级供电（可选配 3-5 个模块） | |||
分路开关容量 | 标配25A，可选装10～63A | 16A、32A模块可选 | |||
监测功能 | 主路及分路开关状态、电压、电流、功率因数、谐波、用电 | 主路及分路开关状态、电压、电流、功率因数、 | |||
工作环境 | |||||
运行温度范围 | 0～40℃(详见用户手册) | ||||
存储温度 | －40～70℃(不含电池) | ||||
相对湿度 | 0～95%无凝露 | ||||
最大运行高度 | ≤海拔1000m，1000～2000m之间每增加100m，所带负载减少1% | ||||
噪音(1m) | 55～62dB，随负载率调整 | 55 ～ 65dB ，随负载率调整 | |||
保护等级 | IP20(内置防尘滤网) | ||||
符合标准 | 安规： IEC60950-1 ， IEC62040-1-1/ AS 62040-1-1 ，电磁兼容： IEC62040-2 / AS 62040-2/EN50091-2 CLASS A ，设计与测试： IEC62040-3 / AS 62040-3 | ||||
